среда, 4 декабря 2013 г.

2013-12-Щитниково-НС

Проект насосной станции пожаротушения, внутреннего противопожарного водопровода и хозяйственно-питьевого водоснабжения.


понедельник, 2 декабря 2013 г.

2013-12-Хорошевка(Лица)-ПТ-2.1

Проект водяного пожаротушения и противопожарного водопровода жилого комплекса.
Подземная автостоянка. Часть 1.



вторник, 17 сентября 2013 г.

Объединение нескольких пультов С2000М и подключение к АРМ "Орион Про" через ЛВС

Недавно написал запрос с "Болид" для уточнения возможности объединения нескольких пультов С2000М и подключением их к АРМ "Орион Про" через ЛВС (локальную вычислительную сеть).

Собственно, мой запрос и развернутый ответ техподдержки. "Хозяйке не заметку", как говорится.

Вопрос:

Добрый день!

Есть проект жилого комплекса, 4 здания. В каждом из них приборы АПС подключаются к своему пульту С2000М. Пульты объединены в ЛВС через С2000-Ethernet. В одном из зданий находится помещение диспетчерской с АРМ "Орион Про".

Каким образом лучше связать все 4 пульта С2000М с подключением АПС к АРМ "Орион Про":
- через один С2000-Ethernet (4xС2000М -> 4xС2000-Ethernet -> ЛВС -> 1xС2000-Ethernet -> 1xRS232/USB -> ПК);
- через С2000-Ethernet для каждого пульта (4xС2000М -> 4xС2000-Ethernet -> ЛВС -> 4xС2000-Ethernet -> 4xRS232/USB -> ПК)?

Или есть возможность прямого подключения к порту Ethernet (4xС2000М -> 4xС2000-Ethernet -> ЛВС -> ПК)?

Ответ:

Здравствуйте!

Можно использовать только ЛВС со стороны ПК.

Для настройки С2000-Ethernet в режиме виртуального COM-порта необходимо:
1)      скачать с сайта www.bolid.ru раздел "программное обеспечение" программу settings (данная программа так же доступна в папке с АРМ Орион ПРО);
2)      запустить программу "от имени администратора" (актуально для windows 7 и выше);
3)      выбрать свободный COM-порт, например Port5;
4)      в поле "устройство организации обмена с приборами" указать "С2000-Ethernet";
5)      в полях "IP" и "порт" задать IP-адрес* С2000-Ethernet и его порт соответственно (если используется несколько виртуальных COM- портов , то для каждого необходимо задать разный порт - 2048, 2049 и т.д.);

*) адрес для С2000-Ethernet должен быть в одной сети с ПК (например если в сети маска 255.255.255.0 и адрес ПК 192.168.1.1, тогда адрес арес С2000-Ethernet должен быть вида 192.168.1.х, где x - число от 1 до 254)

6)      если ping более 30 ms, то в поле "таймаут передачи по локальной сети" задать значение N = 50 + max(ping);
7)      после изменений необходимо нажать клавишу "Записать в реестр" и закрыть программу settings;
8)      далее подключить С2000-Ethernet по RS-232 к ПК, выставить джампер XP2 в положение"config" и считать конфигурацию в программе Uprog;
9)      в конфигурации С2000-Eternet на вкладке "RS-485/232" задать
режим работы: "прозрачный", далее
если к С2000-Ethernet подключаются приборы по rs-485, то
тип интерфейса: RS 485, тип протокола: Орион
если же к С2000-Ethernet подключается С2000-М по rs-232, то
тип интерфейса:RS 232, тип протокола: Орион ПРО
10)   на вкладке "Ethernet" в поле "IP-адрес C2000-Ethernet" задать IP-адрес, в после "маска подсети" - маску локальной сети, после чего в "таблице маршрутизации" в первой строке задать IP-адрес ПК;
11)   записать конфигурацию в С2000-Ethernet, после чего отключить С2000-Ethernet от rs-232, и переставить джампер XP2 в положение "Pass";
12)   подключить С2000-Ethernet к ПК через switch или кросс-кабель.

Для проверки связи можно использовать программу Uprog - в качестве порта опроса указать номер созданного порта и выполнить опрос.

Вот так и сделаю на объекте, чтобы не выдумывать лишние C2000-Ethernet и RS-232/USB. В руководствах к приборам и "Ориону" такого решения я не нашел, возможно, пригодится ещё кому-то.

Небольшой уточняющий комментарий: в каждом доме стоит свич, между свичами планируется прокладка оптики. То есть через ЛВС пойдет вся диспетчеризация, а именно: учет электроэнергии, тепла, ХВС и ГВС на АРМ "Программный комплекс "Пульсар", состояние пожарной и охранной сигнализации на АРМ "Орион Про" во всех зданиях и помещениях жилого комплекса.

С настройкой "Пульсар-УСПД" от "Тепловодохран" я ещё не сталкивался, придется отдельно разбираться.

пятница, 19 июля 2013 г.

Связка АУПТ и АПС

Обсуждался вопрос о количестве СПЖ на одно направление при отсутствии спринклерного сигнального клапана (система АУПТ без пожарных насосов, городского ввода достаточно). Один человек написал прекрасное, за что и получил:



Взято с одного известного форума.
Вся дискуссия: http://forum.abok.ru/index.php?showtopic=88036

понедельник, 1 июля 2013 г.

2013-07-ПроспектМира-ПТ-3

Проект насосной станции пожаротушения, внутреннего противопожарного водопровода и хозяйственно-питьевого водоснабжения.


пятница, 1 марта 2013 г.

2013-03-Азот-ДК-АПТ

Выполнен проект пожаротушения дворца культуры.
Пришлось провести сравнительный анализ действовавшей нормативной документации. В процессе анализа была написана статья про пожаротушение в театрах и клубах.
Судя по статистике, статья пользуется популярностью и многим пригодилась.
Собственно, тот самый проект.


понедельник, 4 февраля 2013 г.

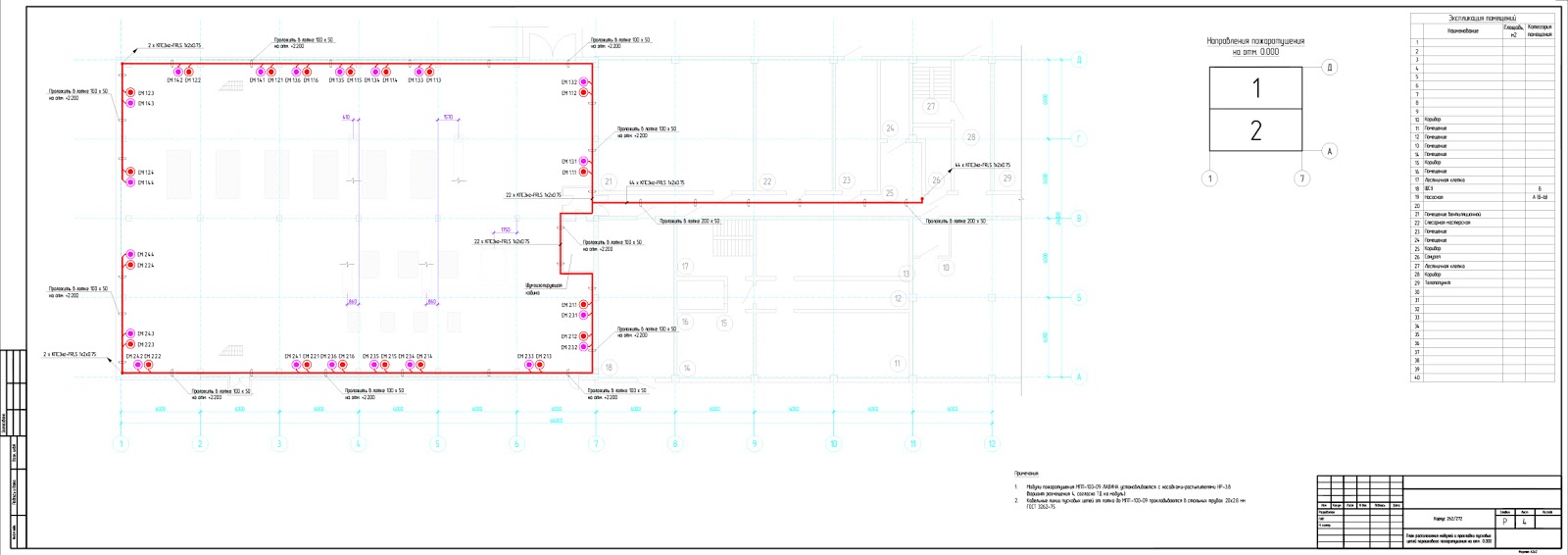

2013-02-Азот-262-АПТ

Проект аэрозольно-порошкового пожаротушения производственного цеха.
Планы помещений пришлось перерисовывать с бумажного оригинала.
Модульное тушение по локальной площади.
Взрывоопасное помещение.



воскресенье, 3 февраля 2013 г.

2013-02-Азот-267-АПТ

Проект аэрозольно-порошкового пожаротушения производственного цеха.
Планы помещений пришлось перерисовывать с бумажного оригинала.
Модульное тушение по локальной площади.
Взрывоопасное помещение.


суббота, 2 февраля 2013 г.

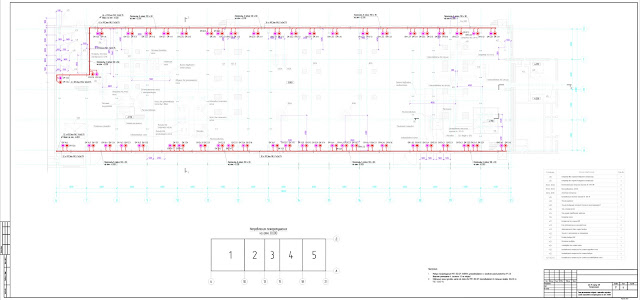

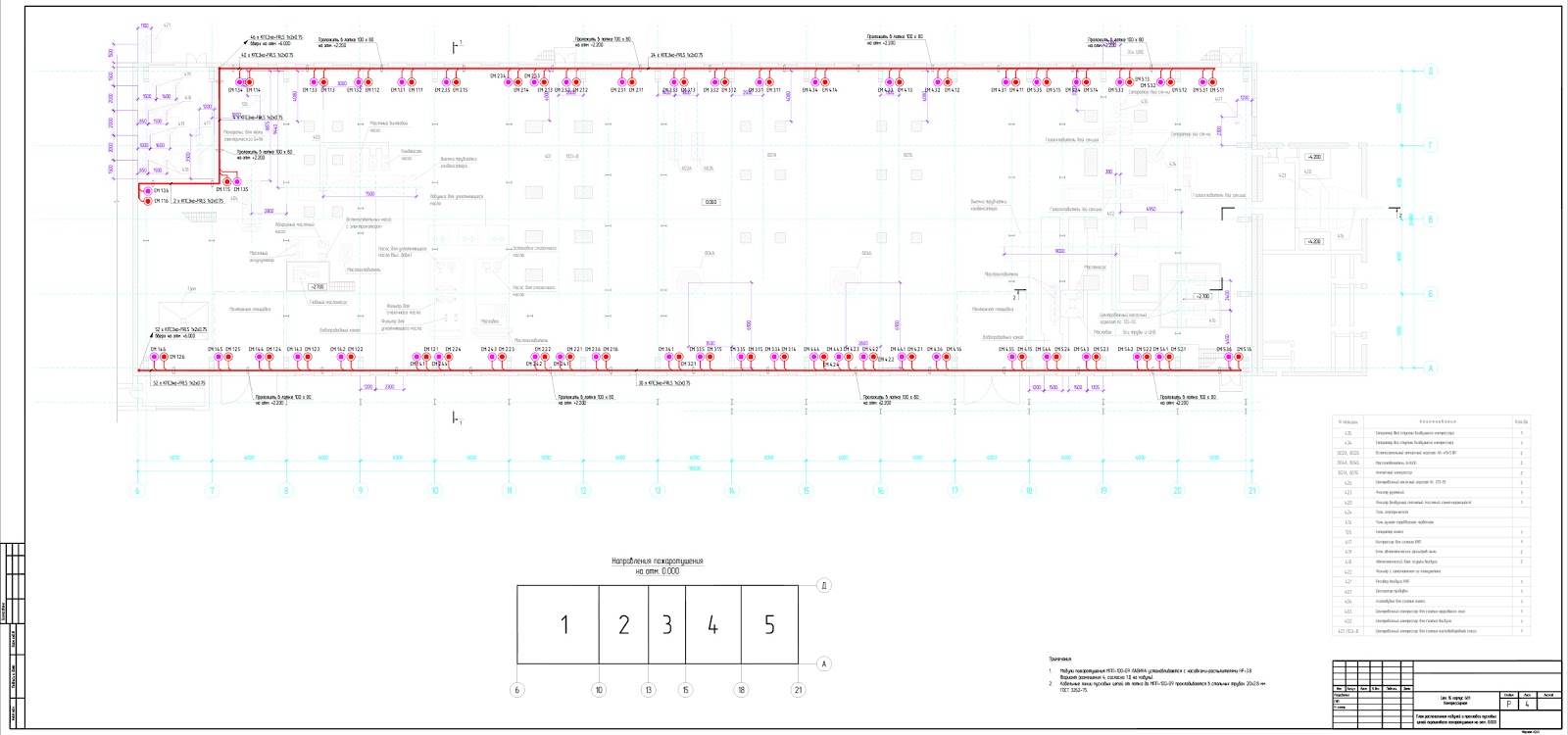

2013-02-Азот-681-АПТ

Проект аэрозольно-порошкового пожаротушения производственного цеха.
Планы помещений пришлось перерисовывать с бумажного оригинала.
Модульное тушение по локальной площади.
Взрывоопасное помещение.


пятница, 1 февраля 2013 г.

2013-02-Азот-651-АПТ

Проект аэрозольно-порошкового пожаротушения производственного цеха.
Планы помещений пришлось перерисовывать с бумажного оригинала.
Модульное тушение по локальной площади.
Взрывоопасное помещение.


среда, 23 января 2013 г.

Пожаротушение в театрах и клубах

Не так давно меня заинтересовало пожаротушение общественных культурно-зрелищных учреждений. Если даже не сильно углубляться в историю, а просто набрать в поисковике "пожары в театрах", то можно узнать, что пожары в театрах совсем не редкость. С клубами ситуация аналогична.

Захотелось разобраться, каковы же нормы для проектирования систем противопожарной защиты в части пожаротушения.

Основные документами для проектирования систем внутреннего противопожарного водопровода и автоматического пожаротушения в театрах, клубах на момент написания этой записи:
  • СП 5.13130.2009* "Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования";
  • СП 10.13130.2009 "Системы противопожарной защиты. Внутренний противопожарный водопровод";
  • СП 30.13330.2012 "Внутренний водопровод и канализация зданий";
  • СП 118.13330.2012 "Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009" (действует с 01.01.2013).
При реконструкции систем в старых зданиях, возможно, придется столкнуться со следующими документами:
  • ВСН 45-86* "Культурно-зрелищные учреждения. Нормы проектирования" (отменен с 29.12.1989);
  • СНиП 2.08.02-89* "Общественные здания и сооружения" - (отменен с 01.01.2012);
  • СНиП 31-06-2009 "Общественные здания и сооружения" (отменен с 01.01.2013).
Теперь перейдем к непосредственно проектированию в той части, какие требования нормативных документов необходимо выполнить. Практика такова, что нормативная документация по-разному описывает требования к одинаковым системам, и согласно каким нормам выполнять проект решает проектировщик, ему же потом и отдуваться. Самый "простой" путь - идти по пути меньшего сопротивления, выполняя те требования, которые наиболее жесткие.

Основными документами, которыми чаще всего пользуются проектировщики, являются СП 5.13130.2009* и СП 10.13130.2009.

Начнем с автоматического пожаротушения (СП 5.13130.2009*), с перечня зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнализацией (приложение А СП 5.13130.2009*).

Согласно таблице А.3 требуется АУПТ независимо от площади:

30 В зданиях культурно-зрелищного назначения:
30.1 В кинотеатрах и клубах с эстрадами при вместимости зала более
700 мест при наличии колосников 3)
30.2 В клубах со сценами размерами, м: 12,5×7,5; 15×7,5; 18×9 и 21×12 при вместимости зала до 700 мест 3)
30.3 В клубах со сценами размерами 18×9; 21×12 при вместимости зрительного зала более 700 мест, со сценами 18×12 и 21×15 независимо от вместимости, а также в театрах 3), 4)
30.4 В концертных и киноконцертных залах филармоний вместимостью 800 мест и более
30.5 Склады декораций, бутафории и реквизита, столярные мастерские, фуражные, инвентарные и хозяйственные кладовые, помещения хранения и изготовления рекламы, помещения производственного назначения и обслуживания сцены, помещения для животных, чердачное подкупольное пространство над зрительным залом

Примечания 3) и 4) содержат следующее:

3) Дренчеры устанавливаются:
  • под колосниками сцены и арьерсцены,
  • под нижним ярусом рабочих галерей и соединяющими их нижними переходными мостиками,
  • в сейфах скатанных декораций,
  • во всех проемах сцены, включая проемы портала, карманов и арьерсцены,
  • в части трюма, занятой конструкциями встроенного оборудования сцены и подъемно-опускных устройств.
4) Спринклерными установками оборудуются:
  • покрытия сцены и арьерсцены,
  • все рабочие галереи и переходные мостики, кроме нижних,
  • трюм (кроме встроенного оборудования сцены),
  • карманы сцены,
  • арьерсцена,
  • складские помещения,
  • кладовые,
  • мастерские,
  • помещения станковых и объемных декораций,
  • камера пылеудаления.
Определим группу помещений согласно приложению Б.

К 1-й группе, из нужных нам помещений, носятся концертные и киноконцертные залы.
Мастерские можно отнести к 3-й группе, как производственные помещения с малой удельной пожарной нагрузкой (дерево, текстиль, трикотаж и т.п.).
Складские помещения, кладовые, помещения станковых и объемных декораций относим к 5-й группе.

Однако, имеется примечания:

 3) Параметры установок водяного и пенного пожаротушения для складских помещений,  встроенных в здания, помещения которых относятся к 1-й группе, следует принимать по 2-й группе помещений.

4) В общем случае для группы помещений 2 расход и интенсивность орошения водой или раствором пенообразователя следует увеличить по сравнению с нормативными значениями, приведенными в таблице 1 для группы помещений 2, не менее чем:
- при удельной пожарной нагрузке более 1400 МДж/м2 — в 1,5 раза;
- при удельной пожарной нагрузке более 2200 МДж/м2 — в 2,5 раза.

Определим расходы на пожаротушение для разных групп помещений согласно таблице 5.1.

Для 1-й группы:
  • интенсивность орошения водой - 0.08 (л/с·м2);
  • расход воды - не менее 10 л/с;
  • минимальная площадь АУП - 60 м2;
  • продолжительность подачи воды - не менее 30 минут;
  • максимальное расстояние между оросителями - 4 м.
Для 2-й группы:
  • интенсивность орошения водой - 0.12 (л/с·м2);
  • расход воды - не менее 30 л/с;
  • минимальная площадь АУП - 120 м2;
  • продолжительность подачи воды - не менее 60 минут;
  • максимальное расстояние между оросителями - 4 м.
Для 3-й группы:
  • интенсивность орошения водой - 0.24 (л/с·м2);
  • расход воды - не менее 60 л/с;
  • минимальная площадь АУП - 120 м2;
  • продолжительность подачи воды - не менее 60 минут;
  • максимальное расстояние между оросителями - 4 м.
Для 5-й группы (склады) определяем параметры АУП согласно таблицам 5.1 и 5.2. При высоте складирования до 3 м:
  • интенсивность орошения водой - 0.24 (л/с·м2);
  • расход воды - не менее 45 л/с;
  • минимальная площадь АУП - 90 м2;
  • продолжительность подачи воды - не менее 60 минут;
  • максимальное расстояние между оросителями - 3 м.
Кроме того, обращаем внимание на примечания и корректируем параметры АУП согласно таблице 5.3 исходя из высоты помещений.

Нормативные параметры для дренчерных завес приведены в пункте 5.3 свода правил.

5.3.1 Общие требования к дренчерным АУП и водяным завесам
5.3.1.1 Автоматическое включение дренчерных установок следует осуществлять по сигналам от одного из видов технических средств или по совокупности сигналов этих технических средств:
- пожарных извещателей установок пожарной сигнализации;
- побудительных систем;
- спринклерной АУП;
- датчиков технологического оборудования.
[...]
5.3.2 Требования к водяным завесам
5.3.2.1 Для нескольких функционально связанных дренчерных водяных завес допускается
предусматривать один узел управления.
5.3.2.2 Включение дренчерных завес должно обеспечиваться как автоматически, так и вручную (дистанционно или по месту).
5.3.2.3 Допускается подключать к питающим и распределительным трубопроводам спринклерных АУП дренчерные завесы для защиты дверных и технологических проемов через автоматическое или ручное запорное устройство, а к подводящим — дренчерную АУП через автоматическое запорное устройство.
5.3.2.4 При ширине защищаемых технологических проемов, ворот или дверей до 5 м распределительный трубопровод с оросителями выполняется в одну нитку. Расстояние между оросителями дренчерной завесы вдоль распределительного трубопровода при монтаже в одну нитку следует определять из расчета обеспечения по всей ширине защиты удельного расхода 1 л/(с·м).
5.3.2.5 При ширине защищаемых технологических проемов, ворот или дверей 5 м и более и при использовании дренчерных завес вместо противопожарных стен распределительный трубопровод с оросителями выполняется в две нитки с удельным расходом каждой нитки не менее 0,5 л/(с·м), нитки располагаются на расстоянии между собой 0,4—0,6 м; оросители относительно ниток должны устанавливаться в шахматном порядке. Крайние оросители, расположенные рядом со стеной, должны отстоять от нее на расстоянии не более 0,5 м.
[...]
5.3.2.10 Технические средства местного включения (ручные пожарные извещатели или кнопки) должны располагаться непосредственно у защищаемых проемов и (или) на ближайшем участке пути эвакуации.

Для защищаемых технологических проемов (например, выходы со сцены) шириной до 5 м расход дренчеров должен составлять не менее 1 л/(с·м) при установке оросителей в одну нитку.

Для защищаемых технологических проемов (например, портал сцены) шириной более 5 м расход дренчеров должен составлять не менее 0.5 л/(с·м) при установке оросителей в две нитки.

В части установки дренчеров под колосниками сцены и т.п. параметры установки аналогичны спринклерной АУП.

Рассмотрим требования к насосной станции пожаротушения.

5.10.2 В зависимости от требуемого расхода могут использоваться один или несколько основных рабочих насосных агрегатов. При любом количестве рабочих агрегатов в насосной установке должен быть предусмотрен один резервный насосный агрегат, который должен соответствовать рабочему агрегату с максимальным расходом и давлением подачи. Резервный насосный агрегат должен автоматически включаться при аварийном отключении или несрабатывании любого из основных насосных агрегатов.
[...]
5.10.19 В помещении насосной станции для подключения установки пожаротушения к передвижной пожарной технике следует предусматривать трубопроводы номинальным диаметром не менее DN 80 с выведенными наружу на высоту (1,35 ± 0,15) м патрубками, оборудованными соединительными головками ГМ 80. Трубопроводы должны обеспечивать наибольший расчетный расход диктующей секции установки пожаротушения.
5.10.20 Снаружи помещения насосной станции соединительные головки необходимо размещать с расчетом подключения одновременно не менее двух пожарных автомобилей (т.е. должно быть не менее двух вводов с соединительными головками).

Перейдем к внутреннему противопожарному водопроводу (СП 10.13130.2009).

Технические требования к системе внутреннего противопожарного водопровода указаны в таблице 1.

3 Клубы с эстрадой, театры, кинотеатры, актовые и конференц-залы, оборудованные киноаппаратурой

Число пожарных стволов и минимальный расход воды на внутреннее пожаротушение для указанных зданий и помещений выбирается согласно СНиП 2.08.02—89* "Общественные здания и сооружения".

Однако, актуальным нормативным документом с 01.01.2013 является СП 118.13330.2012 "Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009". Данный свод правил содержит нормативные параметры для систем внутреннего противопожарного водопровода и автоматического водяного пожаротушения для клубов с эстрадой и театров.

Рассмотрим требования СП 118.13330.2012 к противопожарным системам зданий и помещений клубов и театров.

Нормативные параметры рассматриваемых инженерных систем приведены в приложении Л свода правил.

Л.1 В зданиях культурно-зрелищных учреждений следует предусматривать:
  • в кинотеатрах и клубах с эстрадами при вместимости зрительного зала до 700 мест - пожарные краны;
  • более 700 мест при наличии колосников - пожарные краны и дренчерные установки согласно Л.9 настоящего приложения;
  • в клубах со сценами размером 12,5x7,5 м; 15x7,5 м; 18x9 м и 21x12 м при вместимости зрительного зала до 700 мест  -  пожарные краны и дренчерные установки;
  • в клубах со сценами размером 18х9 и 21х12 м при вместимости зрительного зала более 700 мест, со сценами 18х12 и 21x15 м независимо от вместимости, а также в театрах - пожарные краны, дренчерные и спринклерные установки;
  • в демонстрационных комплексах театров вместимостью 600 мест и более со сценами панорамного, трехстороннего и центрального типов  -  установки пожаротушения.
Приведенный пункт аналогичен требованиям, указанным в таблице А.3 СП 5.13130.2009*, однако имеет и отличия:
  1. не приведены параметры для концертных и киноконцертных залов филармоний вместимостью 800 мест и более;
  2. указаны требования для демонстрационных комплексов театров вместимостью 600 мест и более со сценами панорамного, трехстороннего и центрального типов.
Требования для встроенных помещений приведены в следующем пункте:

Л.2 В производственных помещениях и резервных складах, размещаемых в отдельном корпусе на участке здания театра, или при размещении подсобно-производственных помещений в здании театра следует предусматривать внутренние пожарные краны и спринклерные установки в соответствии с требованиями Л.4 и Л.11 настоящего приложения.
При размещении производственных помещений и резервных складов в отдельном корпусе вне участка здания театра спринклерные устройства предусматриваются в соответствии с требованиями Л.11 настоящего приложения, а расходы воды пожарными кранами принимаются в соответствии с требованиями СП 30.13330.

Либо в редакции, что у меня, имеется опечатка, либо одно из двух, но в СП 30.13330.2012 явно указано следующее: 1.2 Настоящие нормы не распространяются: на внутренний противопожарный водопровод зданий и сооружений. Требования к расходу воды пожарными кранами указаны в СП 10.13130.2009, на который СП 30.13330.2012 везде ссылается, от которого мы перешли к данном СП 118.13330.2012. Замкнутый круг.
Впрочем, нас интересуют помещения, размещаемые в здании театра.

Л.3 Расходы воды внутреннего пожаротушения из пожарных кранов следует принимать в зданиях:

  • кинотеатров и клубов с эстрадами при вместимости зрительного зала до 300 мест включительно - две струи с расходом не менее 2,5 л/с, более 300 мест - две струи с расходом не менее 5 л/с каждая;
  • клубов со сценами и театров независимо от вместимости - две струи с расходом не менее 2,5 л/с и две струи с расходом не менее 5 л/с каждая.

Л.4 Пожарные краны устанавливают у входов в зрительный зал и на сцену или эстраду, у входов на лестничные площадки. В зданиях клубов со сценами размеров 18x12, 21x12, 21x15 м, а также в зданиях театров дополнительные пожарные краны диаметром 65  мм со спрыском 19 мм и длиной рукава 10 м устанавливают на планшете сцены.
Пожарные краны диаметром 50 мм со спрыском 16 мм и длиной рукава 10 м устанавливают на колосниках и рабочих галереях; то же во всех остальных помещениях театров, но с длиной рукава - 20 м.

Л.5 На планшете сцены при его площади до 500 м2 устанавливают 3, а при большей площади - четыре пожарных крана.
На каждой рабочей галерее и колосниках размещают не менее двух пожарных кранов, по одному с правой и левой стороны сцены.
Установка кранов допускается открыто без шкафов.

Л.6 Пожарные краны следует располагать так, чтобы любая точка помещения орошалась двумя струями.

Л.7 Внутренняя сеть пожарных кранов должна быть кольцевой и присоединяться двумя вводами: к наружной сети и к распределительной гребенке спринклерной и дренчерной систем. Разделительные задвижки на сети устанавливают из расчета отключения участков, имеющих не более двух ответвлений. У основания стояков, имеющих более двух пожарных кранов, устанавливают вентили или задвижки.

Л.8 Свободный напор пожарных кранов следует предусматривать таким, чтобы получаемая компактная струя орошала наиболее высокую часть расчетного помещения. Напор пожарных кранов на планшете сцены должен обеспечивать получение компактных струй высотой, превышающей на 2 м расстояние от планшета до колосникового настила.

Сравнения норм для проектирования ВПВ с СП 10.13130.2009 оставляю на совести проектировщиков.

Перейдем к системам автоматического пожаротушения.

Л.9 Дренчерные установки размещают:
  • под колосниками сцены и арьерсцены,
  • под нижним ярусом рабочих галерей и соединяющими их нижними переходными мостиками,
  • в сейфе скатанных декораций
  • во всех проемах сцены, включая проемы портала, карманов и арьерсцены,
  • в части трюма, занятой конструкциями встроенного оборудования сцены и подъемно-опускных устройств.
Орошение противопожарного занавеса следует предусматривать со стороны сцены.

Л.10 Спринклерными установками оборудуются:
  • покрытия сцены и арьерсцены,
  • все рабочие галереи и переходные мостики, кроме нижних,
  • трюм (кроме встроенного оборудования сцены),
  • карманы сцены,
  • арьерсцена,
  • складские помещения,
  • кладовые, мастерские,
  • помещения станковых и объемных декораций,
  • камера пылеудаления.
В части необходимости оборудования дренчерными и спринклерными системами пожаротушения имеем полную аналогию с СП 5.13130.2009*.

Теперь интересное, то есть нормативные параметры АУП.

Л.11 Расстановку дренчерных и спринклерных оросителей производят исходя из следующих условий:
  • площадь пола, защищаемая одним оросителем, принимается не более 9 м2 при средней интенсивности орошения не менее 0,1 л/с на 1 м2 площади пола;
  • расход воды на орошение проемов сцены принимается 0,5 л/с на 1 м проема, на орошение портала сцены - не менее 0,5 л/с на 1 м ширины портала при его высоте до 7,5 м и 0,7 л/с на 1 м при высоте более 7,5 м.
Свободный напор в наиболее удаленном и высокорасположенном оросителе должен быть не менее 500 ГПа (5 м вод.ст.).
В одном здании диаметр выходных отверстий у всех оросителей должен быть одинаковым.

В этом пункте есть явные указания к параметрам интенсивности и защищаемой площади. Нет ни каких 4 м между оросителями для 1-й и 2-й групп помещений (то есть привычной сетки 3х4 м, когда ороситель защищает 12 м2 площади).

Параметры для дренчерных в части защиты проемов отличаются в меньшую сторону, односительно требований СП 5.13130.2009 (нет указания на установку в две нитки, расход на 1 м проема менее 1 л/с).

Л.12 Управление дренчерными установками следует предусматривать:
  • электрическое и гидравлическое из двух мест на планшете сцены и из помещения пожарного поста для секций защиты сцены, арьерсцены и сценических проемов;
  • дистанционное электрическое или гидравлическое из вышеупомянутых мест и автоматическое от датчиков на узле управления спринклерными установками сцены для дренчерной завесы сценического портала;
  • дистанционное из помещения установки распределительной гребенки  -  для секции защиты сейфа скатанных декораций.
В этом пункте конкретизировано, каким образом должны запускаться дренчерные установки пожаротушения, защищающие те или иные помещения. Однако, полагаю, в моей версии свода правил, допущена опечатка. Если взять ВСН 45-86*, который был выпущен ранее, читаем:
4.22. Управление дренчерными установками следует предусматривать:
дистанционное (электрическое или гидравлическое) из двух мест на планшете сцены и из помещения пожарного поста - для секций защиты сцены, арьерсцены и сценических проемов;

Л.13 Дренчерные установки колосников сцены и арьерсцены, нижнего яруса рабочих галерей и соединяющих их переходных мостиков объединяют в одну или несколько секций.
Дренчерные установки над дверными проемами сцены и проемом арьерсцены объединяют в одну секцию, а дренчерные установки портала сцены и сейфа скатанных декораций выделяют в две отдельные секции.

Выше явно указано, каким образом разделяются секции дренчерного пожаротушения.

Л.14 Спринклерные установки, устанавливаемые на сцене, арьерсцене, в боковых карманах, трюме сцены, следует объединять в одну секцию с отдельным управлением. Допускается присоединение пожарных кранов на сценических рабочих галереях к стоякам спринклерной системы сцены.

Что имеется в виду под "отдельным управлением одной секции" мне не очень понятно. А объединение ВПВ на сценических рабочих галереях и спринклерной секции системы сцены может кому-то облегчить проектирование.

Впрочем, согласно п. 5.2.23 СП 5.13130.2009* в спринклерных АУП на питающих и распределительных трубопроводах диаметром DN 65 и более допускается установка пожарных кранов по СП 10.13130.2009, ГОСТ Р 51049, ГОСТ Р 51115, ГОСТ Р 51844, ГОСТ Р 53278, ГОСТ Р 53279 и ГОСТ Р 53331, а устройств первичного пожаротушения — по специальным техническим условиям.

Л.15 Суммарный расчетный расход воды принимается большим из двух случаев работы средств внутреннего пожаротушения:
  • спринклерных установок сцены (покрытие сцены, все рабочие галереи и переходные мостики), одновременного действия двух пожарных кранов на планшете сцены с общим расходом не менее 10 л/с и двух кранов на верхних рабочих галереях с общим расходом 5 л/с, а также работы секции дренчерных установок портала сцены;
  • всех дренчерных установок под колосниками сцены и арьерсцены, нижним ярусом рабочих галерей и соединяющими их рабочими мостиками, одновременного действия двух пожарных кранов на планшете сцены с общим расходом не менее 10 л/с и двух кранов  на верхних рабочих галереях с расходом 5 л/с, а также работы секции дренчеров установки портала сцены.
В пункте Л.11 были указаны нормативные параметры для расстановки оросителей, но отсутствовали данные о нормативной орошаемой площади для расчета нормативного расхода АУП. Пункт Л.15 указывает, каким образом выбирается минимальный расход.

Переходим к требованиям к насосной станции пожаротушения (подбор насосов, автоматика пожаротушения, резервуары).

Л.16 В тех случаях, когда напор в наружной сети недостаточен для обеспечения расчетной работы противопожарных устройств, следует предусматривать установку насосов, пуск которых следует проектировать:
  • дистанционным от кнопок у пожарных кранов  -  при отсутствии спринклерных и дренчерных установок устройств;
  • автоматическим  -  при наличии спринклерных и дренчерных установок, с дистанционным дублированием (для пуска и установки) из помещений пожарного поста и насосной.
Л.17 Пожарные насосные агрегаты должны иметь 100%-ный резерв и устанавливаться в отдельных отапливаемых помещениях, имеющих выходы непосредственно наружу или в лестничную клетку. В зданиях кинотеатров и клубов, оборудованных только пожарными кранами, допускается установка насосов в котельной.

Согласно СП 5.13130.2009*, достаточно одного резервного насосного агрегата, который должен соответствовать рабочему агрегату с максимальным расходом и давлением подачи. Я склонен к варианту с установкой одного резервного пожарного насоса, 100%-ный резерв - это явный перебор.

Л.18 Для присоединения рукавов передвижных пожарных насосов от напорной линии между насосами и распределительной гребенкой спринклерной и дренчерной установок должны быть выведены наружу два патрубка диаметром 80 мм с обратными клапанами и стандартными соединительными пожарными головками.


СП 5.13130.2009* выдвигает более конкретные требования к пожарным патрубкам.

Л.20 В случае если мощность наружных водопроводных сетей недостаточна для подачи расчетного расхода воды на пожаротушение или при присоединении вводов к тупиковым сетям, необходимо предусматривать устройство подземных резервуаров, емкость которых должна обеспечивать:
  • работу расчетного количества внутренних пожарных кранов с расчетным расходом в течение 3 ч;
  • работу спринклерных или дренчерных установок с расчетным расходом воды в течение 1 ч;
  • расход воды на наружное пожаротушение в течение 3 ч.
Здесь указано время работы спринклерных и дренчерных систем, а также внутреннего противопожарного водопровода для расчета объема пожарного резервуара. 30 минут для 1-й группы помещений нет, время работы АУПТ - 1 час.

В конце хочется заметить следующее: нормы проектирования в СП 118.13330.2012 практически полностью копируют ВСН 45-86*. В них приводятся четкие параметры для проектирования установок пожаротушения, хотя и отличные от СП 5.13130.2009*, но в большей части актуальные.

К сожалению, СП 5.13130.2009* вышел раньше и не имеет отсылок к СП 118.13330.2012 (и к документам, взамен которых свод правил был выпущен). Выбор норм, по которым проектировать пожаротушение театров или клубов со сценой, осуществляет проектировщик.

Я не хочу разбирать обязательность или необязательность исполнения документов, имеющих статус рекомендуемых, для этого есть форум "0-1". От себя добавлю, что считаю более верным проектирование согласно СП 118.13330.2012 с учетом иных требований СП 5.13130.2009*. Кроме этого, необходимо знать, что СП 5.13130.2009* выпущен МЧС РФ, а СП 118.13330.2012 - Министерством регионального развития РФ. Хотя, СП 5.13130.2009* имеет множество преимуществ в части описания трубопроводов установок, узлов управления, насосных станций, но содержит лишь малую часть из рассмотренных требований к пожаротушению приведенных объектов.

P.S. Данная статья несет в себе цель сравнения существующей нормативной документации на момент написания и имеет рекомендательный характер.
